無人機森林應急管理系統

野生動植物保護

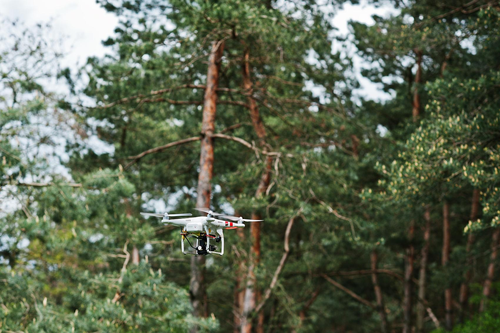

無人機監測營救：作為野生動物監測、生物多樣性檢查的一種手段，無人機靈活性較強，無人機可在緊急情況下開展搜索和救援行動，能夠提供緊急藥物、調查非法捕殺、交易、使用野生動植物等違法活動、及時援助被困人員和野生動物等，很大程度上節約了時間和人力成本。

無人機森林火災監測

通過無人機可以及時發現災情，進而有效避免監測區域發生不可逆轉的大型火災。由于無人機具有精度高、速度快等特點，在掃描森林區域時，能夠及時發現潛在的火災威脅。

火勢判斷

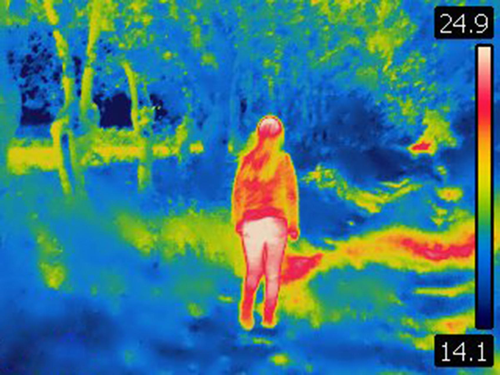

無人機可見光和紅外監測，可以快速定位火點、確定火情、進行林情勘查、拍攝現場照片、測繪過火面積、鎖定相關人員，為森林火災案件偵破查處部門提供有力線索和證據，有助于提升森林火災案件的辦案質量和辦案效率。

濫砍濫伐

無人機技術補充了森林資源保護的方式，為森林生態系統的進步和發展起到了促進作用。在森林資源保護領域，無人機協助開展野生動植物保護、巡檢監測濫砍濫伐等工作，有利于維持森林資源的多樣性和持續性。

森林喊話

無人機具有機動性強、靈活度高、監測范圍廣的優勢，且其操作靈活，深鄉鎮、群體活動多的地方以及林區等重點防火區域進行防火宣傳，“隔空喊話”傳播森林防火常識，提醒群眾注意。

多光譜遙感變色立木監測方案

政策背景

作為我國唯一一個一級林業有害生物物種，松材線蟲病對森林生態系統具有極高的危險性與毀滅性，現已擴散至18個?。▍^(qū)、市）、672個縣級行政區，全國因松材線蟲病累計致死松樹達數十億株，造成上千億元的直接和間接經濟損失。

u 2020年7月，國家林草局提出將在國家“十四五”期間開展松材線蟲病防控五年攻堅行動，遏制松材線蟲病快速蔓延勢頭，維護國家森林生態安全。u 2022年1月，自然資源部聯合國家林草局發布《關于共同做好森林、草原、濕地調查監測工作的意見》（自然資發〔2022〕5號），嚴格規定了林業普查的目標與要求，旨在實現松材變色立木數量逐年下降的總體目標。u 松材線蟲病作為毀滅性的森林病害，及時發現、及時處置、及時評估，刻不容緩。

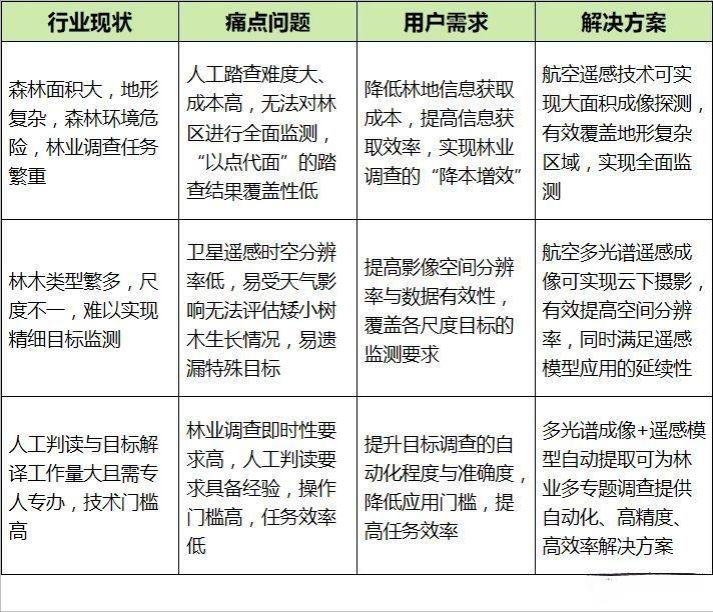

行業現狀及痛點

松材線蟲的危害

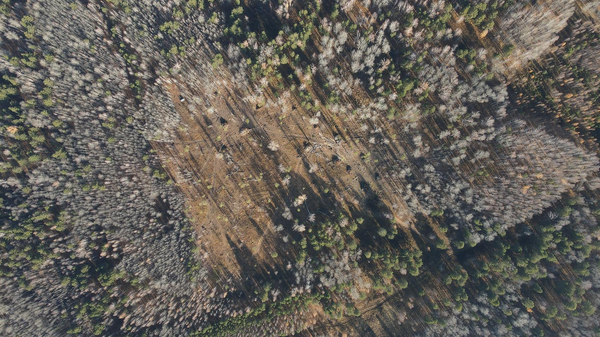

松材線蟲通過寄生在媒介昆蟲體內進行傳播，進入到松樹體內后，開始破壞枝干導管，最終致死。病害具有病蔓延速度快、影響面積廣、治理窗口期有限等特點，嚴重制約著松材線蟲病害的快速治理。

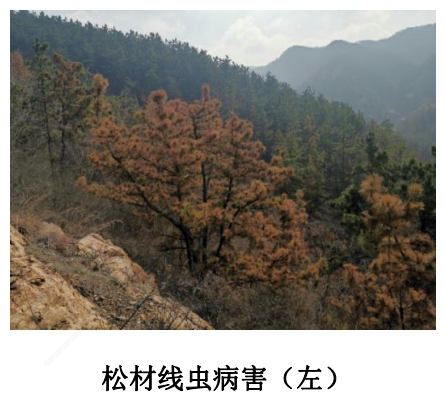

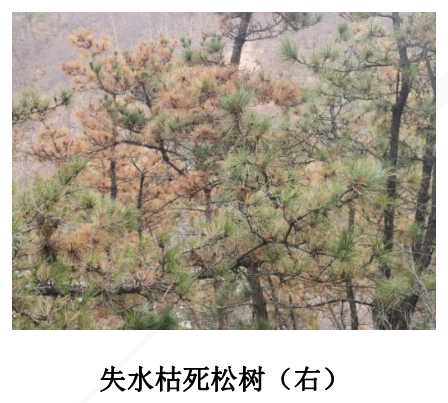

松材線蟲病害的主要危害癥狀為：針葉變?yōu)榧t褐色，針葉不脫落，樹干可觀察到明顯的蛀干害蟲侵害痕跡，同時病害也更易發生于針葉枯黃、生長緩慢的松樹。

多光譜遙感原理

根據光譜遙感和植物表型學基本原理可知，不同種樹木或者相同種樹木的不同生長階段、不同健康狀態下，樹木表現在不同波段的光譜反射率/發射率是不同的。松材變色立木的監測，根本上就是通過光譜儀器獲取林冠不同波段的光譜反射率/發射率，進而判斷林木的生長狀況。松材變色立木多光譜遙感的核心思想是通過航空多光譜遙感的方式獲取樹木冠層信息，基于冠層光譜特征、形狀紋理特征與空間維度特征等信息構建參數模型，多源信息自動化提取松材變色立木，同時抑制復雜背景。

多光譜影像對比

松隨著遙感技術的不斷發展，林業有害生物監測對高頻性、全覆蓋性以及準確性逐漸提出越來越高的要求。星遙感分辨率低，影像質量難以保證，無法實現單株變色樹木的準確提??；無人機可見光遙感雖可獲取高分辨率的精細化影像，但目視解譯、算法識別的方式難以適應大面積、常態化的林業監測需求。因此，高精度、高時效的病害監測是未來林業有害生物監測的主要發展方向。而變色立木監察作為松材線蟲病監測的有效輔助手段，為病害的準確提取提供可能。

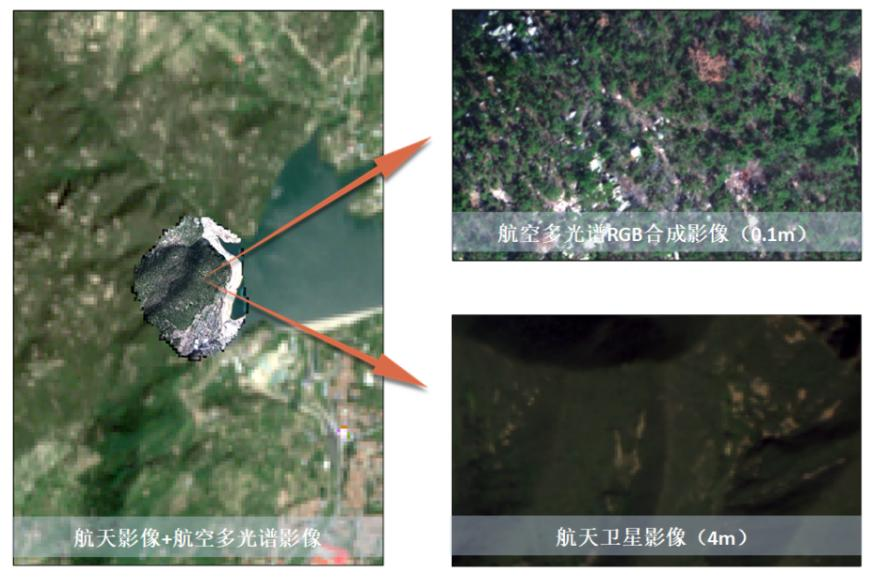

航空、航天多光譜影像效果對比

多光譜遙感智能區分

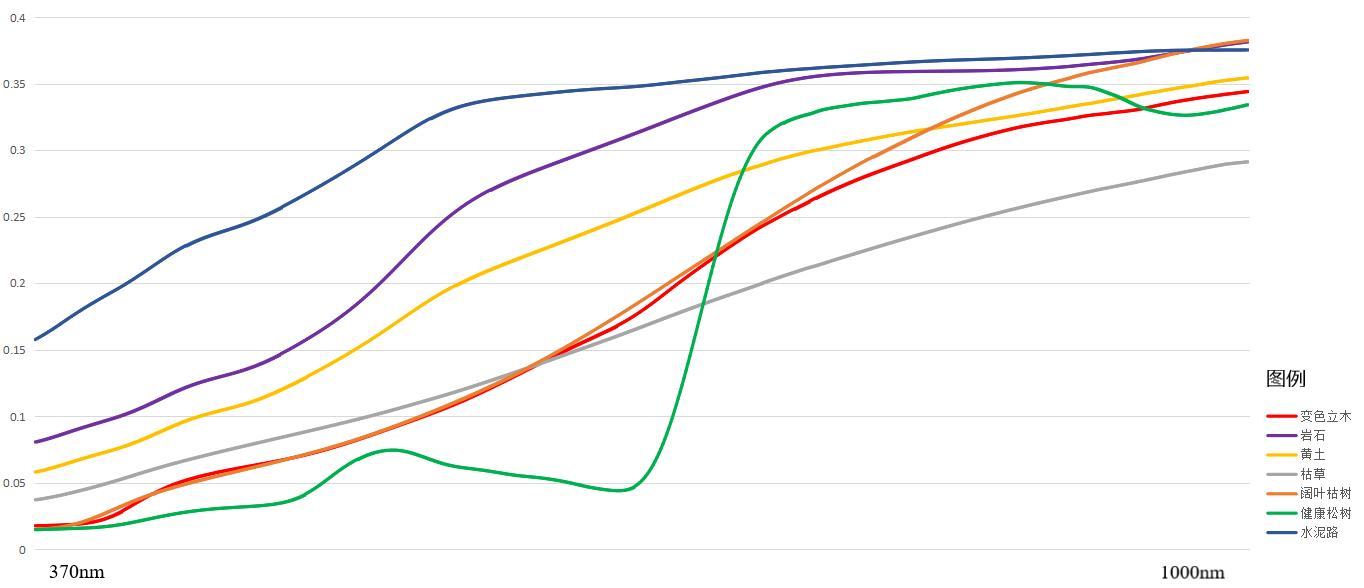

在山地的復雜地物場景下，變色立木與健康松樹水泥路等地物的光譜特征有顯著差異，而對于黃土、枯草等光譜特征相近的地物以及形狀紋理特征區分

多光譜遙感優勢

（1）快：多光譜遙感一般都是基于畫幅式成像，同時獲取幾張不同波長位置處的正攝影像，無需穩定平臺和復雜的幾何校正，只需在通道配準的基礎上按照常規航測內業處理流程即可完成數據拼接和預處理校正?；谥行⌒蜔o人機平臺開展的低空遙感，使得時間分辨率得到了顯著提高，單架次可以獲取幾千畝至十幾平方公里區域的多光譜影像數據。

（2）準：由于多光譜相機的波段設置基于松材變色立木及背景環境的特征光譜，所以雖然通道數量沒有高光譜多，但是仍然可以精確描述目標特征、精準抑制背景干擾，松材變色立木識別準確度可以做到90%左右。

（3）省：多光譜相機的價格一般是同樣波長范圍高光譜相機價格的1/10，且具有更輕的重量、體積，使得輕小型多旋翼、固定翼均可在無穩定平臺的情況下便捷搭載，大大降低了硬件的采購門檻和使用成本。此外，多光譜遙感的數據量一般是高光譜遙感的1/10～1/100，極大降低了存儲、處理、分析對電腦配置的要求，縮短了內業數據處理的時間。

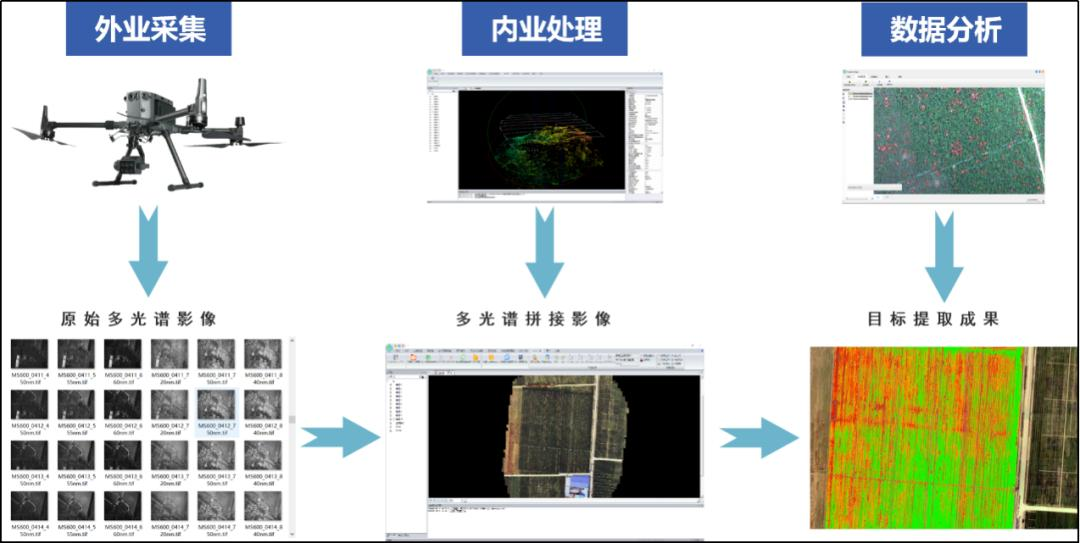

方案流程

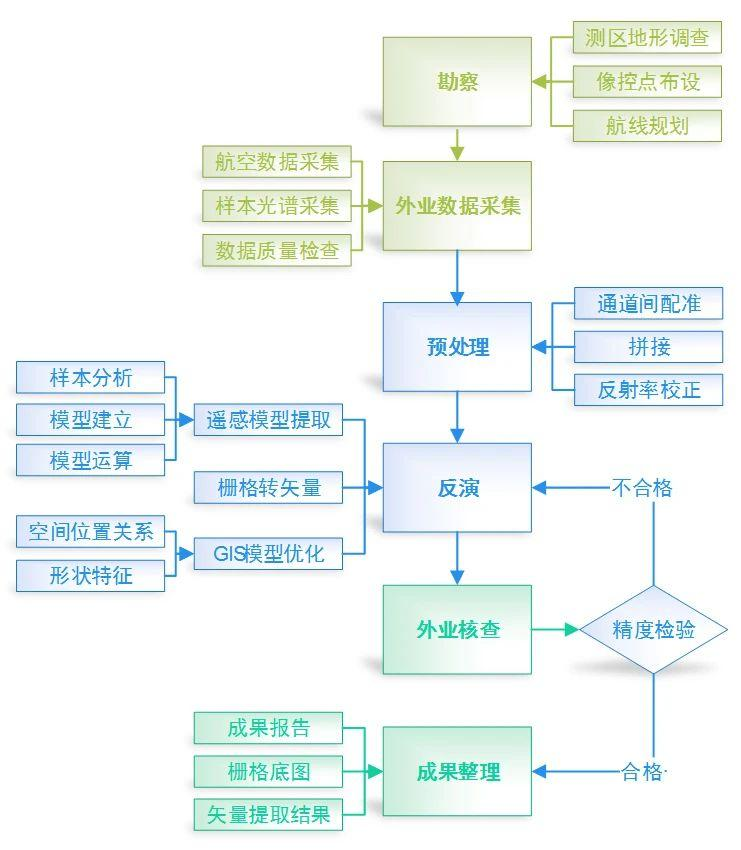

詳細流程

無人機載多光譜遙感進行松材變色立木監測的工程應用需遵照傳統無人機航攝的技術流程框架，考慮到多光譜遙感作業的部分特殊要求，針對性地梳理了一套完整的技術方案流程

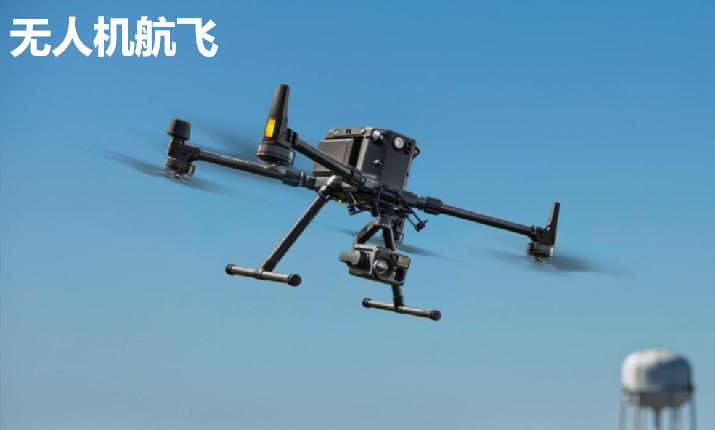

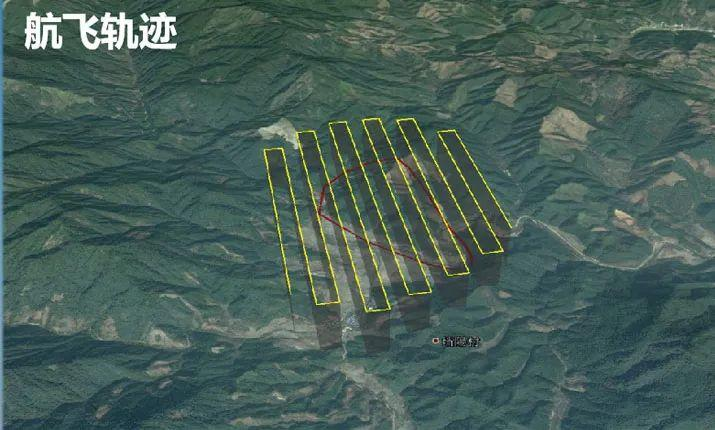

①影像獲?。?/span>以無人機采集可見光影像數據為例，首先按照測區范圍規劃航飛路線，采集拍攝一定重疊度的下視航片影像

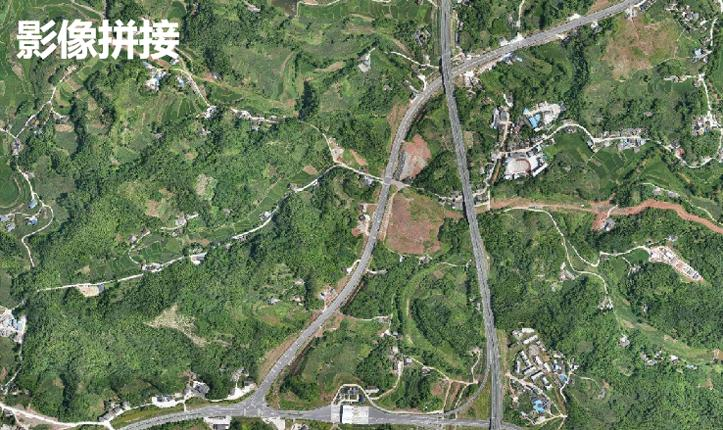

②影像拼接：通過內業拼接軟件，生成測區正射影像底圖

③數據處理：數據處理軟件采用全流程數據處理軟件，同步支持多光譜、熱紅外與可見光數據，可自動進行多源數據的拼接、配準、輻射校正、融合等預處理。用于松材變色立木提取的專家算法封裝在行業應用軟件中，經過簡單的交互操作，即可完成變色立木矢量位置、變色立木分布專題圖等專項成果的輸出，整體識別準確度可達90%

④數據成果：1、松材變色立木成果專題圖為標注枯死樹木位置的遙感專題圖，直觀了解所提取變色立木的空間分布信息；2、松材變色立木點位矢量文件：矢量文件包含坐標、編號、樹冠面積的矢量數據集，為實地巡查人員提供位置標注，并支持數據交互；3、松材變色立木點位屬性表：屬性表包括投影坐標（X,Y）和經緯度等，可用于進行實地驗證

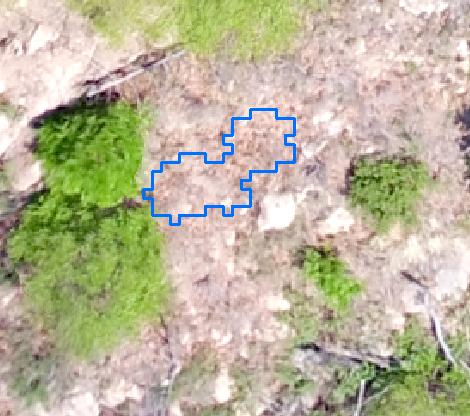

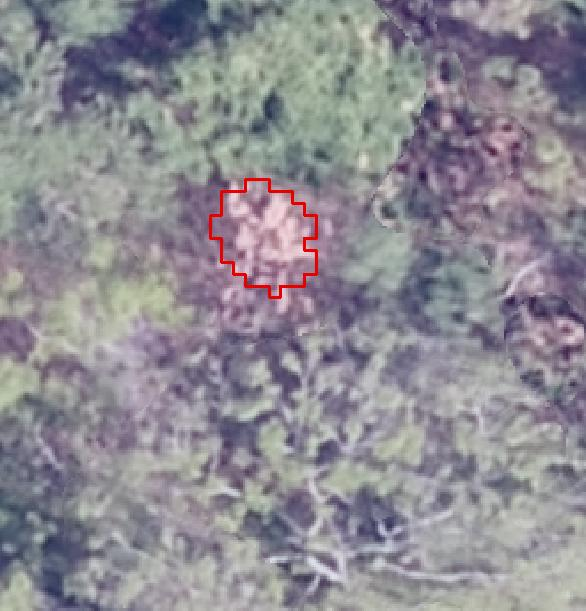

松材線蟲監測效果圖

應用案例

無人機無線圖傳系統

方式一、無人機從高空采集視頻后，通過WiFi/微波鏈路數據到達地面站/無人機遙控器，再由5G/4G無人機圖傳專用終端（5G/4G單兵）進行實時傳輸。

方式二、無人機從高空采集視頻后，通過WiFi/微波鏈路數據到達地面站/無人機遙控器，匯聚于專用的便攜指揮平臺（5G/4G指揮箱）進行實時傳輸。便攜指揮平臺既作為管控中心，又作為圖傳終端，能將多路無人機畫面進行匯聚、遠程圖傳和管理，還能匯聚指揮中心、飛控手等視頻，協助指揮中心了解飛控手所處區域的地面狀況，各飛控手之間可相互通訊，建立臨時前端應急指揮中心。

以上方式采用5G/4G等網絡傳輸，不受距離環境影響，指揮中心可通過PC客戶端、移動客戶端或解碼器上電視墻方式觀看視頻，完成整個高空圖采實時可視化的任務。指揮平臺不僅可以實時監看前端無人機，還可以接入多種前端地面設備，如單兵、車載、應急便攜類終端，實現與前端的實時通信，將無人機視頻完美地融合到了應急指揮的整體系統應用中來。

無人機設備推薦

無線圖傳設備推薦

無人機駕駛訓練系統

《銀翔無人機駕駛訓練系統》是最具行業應用拓展?jié)撃艿呐嘤栂到y(tǒng)從民航考試到警用駕駛航空器實操訓練，可定制任何你想要的行業訓練場景其為用戶打造訓練、考試、實戰為一體的無人機系統。
